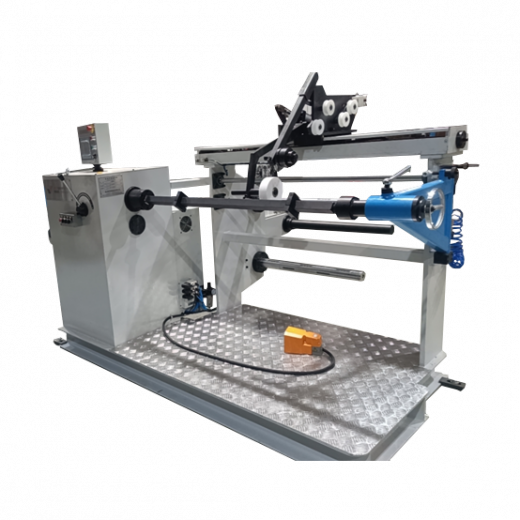

Автоматизированный намоточный станок GYR-1400

Автоматизированный намоточный станок GYR - 1400 предназначен для обмотки катушек различных типов малых и средних трансформаторов, трансформаторов, а также реакторов.

Состоит из основной части намотки, устройства автоматического расположения проводов, устройства подачи слоистой изоляции, стойки регулирования натяжной силы проводов, пневматической системы, контроллера и сервомоторной системы, а также интерфейса с сенсорным экраном. Обладает высокой степенью автоматизации.

Комплектация:

• Намоточный станок
• Паспорт изделия
• Руководство по эксплуатации
• Набор инструментов и запасных частей

Технические характеристики:

1. Декойлер
   • Ось Декойлера 40 мм
   • Внешний диаметр катушки 700 мм
   • Минимальная ширина катушки 150 мм
   • Максимальная ширина катушки 1400 мм
   • Максимальный вес катушки 1000 кг
   • Тормозной момент 300 Н/м
   • Сила торможения каждого Декойлера 1000 Н/м
   • Максимальная растяжающая сила провода 30 Н/м
2. Устройство серворасположения проводов 1 комплект
   • Рабочая высота 1100 мм
   • Расстояние перемещения 1500 мм
   • Расстояние расположения провода (бесступенчатая регулировка) 0~15 мм
   • Расстояние регулировки колеса расположения провода 0~12 мм
   • Расстояние Вертикальной регулировки колеса расположения провода 0~300 мм
   • Минимальный внешний диаметр каждого круглого провода 0.5 мм
   • Максимальный внешний диаметр каждого круглого провода 3 мм
   • Минимальный размер плоской провода (ширина * толщина) 3*1.2 мм
   • Максимальный размер плоской провода (ширина * толщина) 5*12 мм
3. Устройство для раскрутки слоистой изоляции 2 комплекта
   • Максимальный внешний диаметр 400 мм
   • Внутренний диаметр 76 мм
   • Максимальная ширина изоляции 1500 мм
   • Диапазон толщины изоляции 0.08-0.4 мм
4. Элемент обмотки
   • Длина оси намотки 1500 мм
   • Высота по центру оси обмотки 850 мм
   • Диаметр диска 150 мм
   • Ширина катушки обмотки 350 мм
   • Максимальный крутящий момент 1200 Н/м
   • Скорость вращения 0~200 об/мин
   • Мощность двигателя 5.5 кВт
